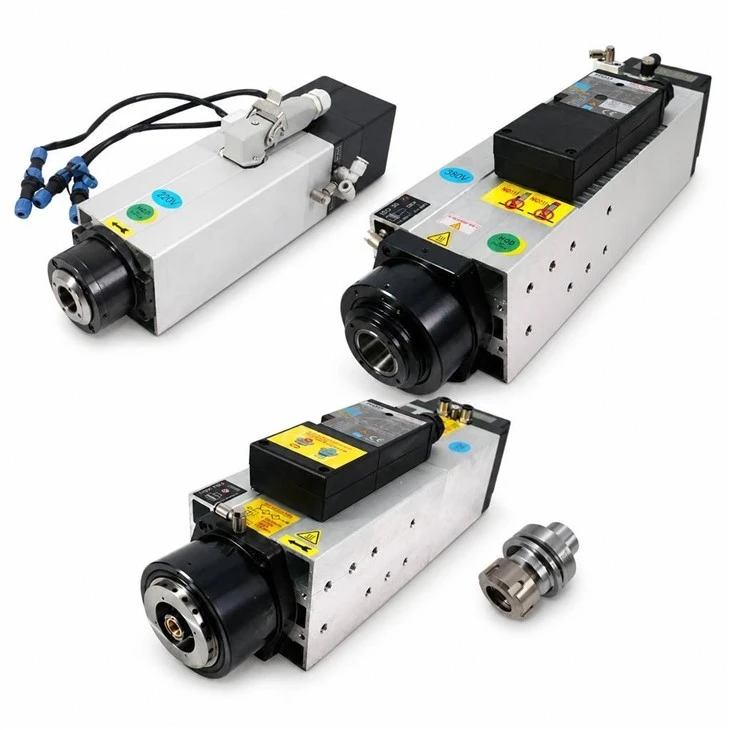

GDL hava soğutmalı ATC iş mili, otomatik takım değişimi için basınçlı havayla çalışan, kare şekilli, yüksek hızlı bir motor iş milidir. ATC Spindle Diy projeleri için güvenilir bir seçenek olarak, maksimum 24000 rpm hız ile 2,2KW ile 4,5KW arasında güç sağlar. ISO20, ISO30 ve HSK63F takım tutucularını destekler ve gresle yağlamayı benimser. Takım bağlama/kelepçe açma sensörleri ve PTC aşırı sıcaklık korumasıyla donatılan bu hava-soğutmalı iş mili istikrarlı bir performans sunar. Gravür makinelerine ve CNC işleme ekipmanlarına uyar; ahşap, alüminyum ve diğer malzemeleri yüksek hızda kesmek için uyumlu invertörlerle çalışır.

Soruşturma göndermek

ürün tanıtımı

BuATC Mil Kendin Yapiş mili, CNC işleme için özel olarak tasarlanmış bir güç ünitesidir.Lishui Şehri Hengli Otomasyon Teknolojisi A.Ş., LTD.ISO20, ISO30 ve HSK63F takım tutucu arayüzleriyle birlikte sunulan bu ürün, P4 yüksek hassasiyetli rulmanlar kullanır, 2.2 - 4.5 kW güç aralığını kapsar ve maksimum 24000 rpm'ye ulaşır. Dahili DC fan, istikrarlı performans ve kolay bakım için hassas takım - değişiklik algılama sensörleriyle birlikte etkili soğutma sağlar. Ağaç işleme, gravür, metal kesme ve hassas frezeleme merkezlerinde yaygın olarak uygulanır. Takım bağlama ve kelepçeyi açma algılama sensörleri ve entegre PTC aşırı sıcaklık korumasıyla pnömatik otomatik takım değişimini gerçekleştirir ve gerçek zamanlı çalışma durumunu kontrol sistemine bildirir. Hem kaba kesimi hem de yüksek hassasiyetli son işlemi destekleyen, manuel müdahaleye gerek kalmadan takım değiştirmeye yönelik otomatik takım magazinleriyle uyumludur.

Basınçlı hava güç kaynağı görevi görür. Hava silindiri mekanizmaları, kesici takımları kelepçelemek veya serbest bırakmak için-yerleşik takım tutucuyu ve çekme-çubuğunu çalıştırır. PNP konum sensörleri, takım kelepçesinin açılması ve kelepçe durumu için sinyaller toplar. CNC sisteminden komutlar alan iş mili, tüm döngüyü tamamlar: kelepçeyi açma → takım değiştirme → kelepçeleme, çok-işlemli sürekli işlemeyi mümkün kılmak için kesicileri otomatik olarak değiştirme.

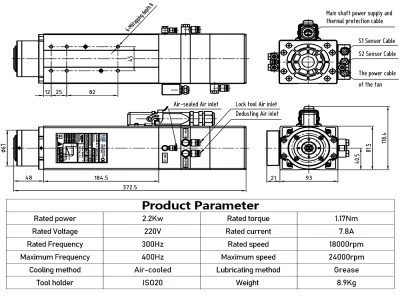

22KW Specification

Basit kurulum ve düşük - bakım işlemi için hava-soğutmalı yapı benimsenmiştir. Kare gövde yüksek sağlamlık sağlar; Gres-yağlamalı yataklar düşük gürültü ve dengeli çalışma sağlar. Yerleşik-araç-değişim sinyali geri bildirimi ve aşırı-sıcaklık koruması çalışma güvenliğini artırır. Mükemmel sabit-güç ve sabit-tork çıkışıyla geniş hız aralığı. Kompakt boyut ve orta ağırlık, onu portal ve dikey CNC makineleriyle uyumlu hale getirir.

Entegre yüksek-hızlı yapı: Motor ve iş mili, sıfır iletim açıklığı için ara şanzıman olmadan tek bir ünitede birleştirilir. Düşük titreşim ve üstün iş parçası yüzey kalitesi ile 24000 rpm'ye kadar maksimum hız.

45KW ISO30 Specification

1.Soğutucusuz hava-soğutmalı tasarım:

Yerleşik-DC24V soğutma fanı, su soğutucu, su boruları ve su pompalarına olan ihtiyacı ortadan kaldırır. Alanı-sınırlı makineler için mükemmeldir ve bakım iş yükünü azaltır.

2.Kapalı-döngü otomatik araç-değişikliği:

Pnömatik kelepçeleme/kelepçe açma artı ikili konum sensörleri, CNC'nin takım durumunu okumasına olanak tanıyarak, kötü-kilitlenmiş takımlarla işlemeyi önler ve çarpışma risklerini azaltır. Kısmi modeller, kolay devreye alma için manuel araç-serbest bırakma düğmesine sahiptir.

3. Kapsamlı güvenlik koruması:

Entegre PTC termistörü, sargının aşırı ısınması durumunda arıza uyarıları gönderir. Ön uçtaki hava contası, rulmanın servis ömrünü uzatmak için tozu ve kesme talaşlarını engeller.

4.Birden fazla standart takım-tutucu seçeneği:

ISO20, ISO30, HSK63F, ince hassas işlemeden orta-güç kesmeye kadar uygulamaları karşılamak için mevcuttur.

5.Kare-şekilli muhafaza:

Ekstra silindirik sıkıştırma yuvaları olmadan makine şasisine doğrudan kilitleme, kolay montaj ve sabit montaj doğruluğu.

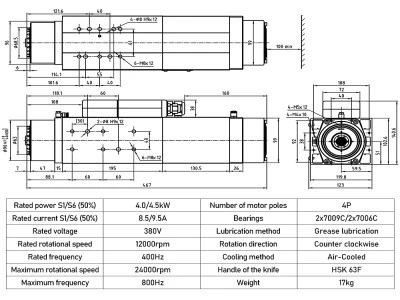

45KW HSK63F Specification

6. Kararlı performans eğrisi:

Geniş sabit-tork aralığı, yeterli düşük-hız torkunu sağlar; istikrarlı sabit-güç çıkışı hem kaba frezelemeyi hem de yüksek-hızda bitirmeyi destekler.

Uygulama Senaryosu	Modeli	Takım Tutucu	Hız (rpm)	Güç
Hassas gravür, küçük alüminyum parçalar, PCB ve ahşap işleme, küçük kesme derinliği için kompakt boyutlu makineler	GDL40.5-24Z	ISO20	24000	2,2kW
Ağaç işleme, akrilik, orta-yükte alüminyum kesme; makul talaş kaldırma oranı, uygun maliyetli-, ISO standart takım magazini ile çalışır	GDL51-24Z	ISO30	24000	4,5kW
Alüminyum, bakır ve çeliğin yüksek-hızlı kesimi için metal işleme merkezleri; Yüksek-hassasiyet gereksinimleri için daha yüksek sertlik ve tekrarlanan konumlandırma doğruluğuna sahip HSK yüksek-hız tutucusu	GDL51-24Z	HSK63F	24000	4,5kW

Daha fazla spesifikasyon için HLTNC ile iletişime geçin--admin@hengli-hltnc.com

Özet

Hafif-kesim yapan kompakt makineler için 2,2 kW ISO20'yi seçin; orta-işte kesim için 4,5 kW'ı seçin; yüksek-hassas metalin yüksek-hızda işlenmesi için HSK63F takım-tutucu versiyonunu seçin. Bu aynı zamanda popüler bir yapılandırmadır.ATC Mil Kendin Yapinşaatçılar.

Eşleşen-özellikli invertör tarafından tahrik edilir; ISO/HSK serisi takım tutucularla uyumludur. Hava kaynağının, sabit hava basıncı için basınç ayarlayıcı filtre valfine ihtiyacı vardır. Otomatik takım magazini ile çalışır. Kontrol sistemi, koordineli takım-değiştirme mantığını gerçekleştirmek için iş mili takım-değiştirme sensörü sinyallerini alacaktır.

Su soğutucuya gerek yoktur, kurulumu kolaydır, az bakım gerektirir ve düzenli atölye düzenine sahiptir. Aralıklı hafif-ile-orta-çoklu yükleme-araç-değişim işleri için uygundur. Su-kıtlığı veya düşük{8}}sıcaklıklara sahip denizaşırı bölgeler, küçük atölyeler ve ihracata-hazır komple makineler için idealdir.

1.Ağaç işleme mobilyaları CNC Router ATC

2. Tabela, plastik ve kompozit malzeme işleme

3.Aralıklı-hafif metal frezeleme

4.Robot entegrasyonu ve otomatik-özel amaçlı makineler

5.Yapay taş ve yapay paneller için orta-yükte işleme

6.Prototip ve küçük-kalıp yapımı
